水晶AB膠

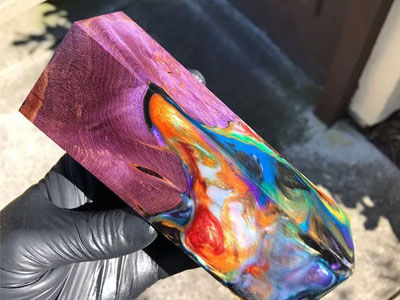

一、水晶AB膠，河流桌專用樹脂，也稱高透明大件澆筑水晶膠，環(huán)氧樹脂ab膠。主體采用高透明改性環(huán)氧樹脂為A組份，改性多官能團聚合胺為B組份， 雙組份按預定比例混合均勻后即可常溫固化的雙組份結構膠。它具有非常優(yōu)良的使用性能，適用于大板河流桌、水晶茶臺、各類標本制作樹脂彩繪、厚層澆筑成型 +打磨雕刻塑形拋光、水晶燈制作、標本燈制作、工藝品擺件澆筑成型。
二、使用方法
1、攪拌：無真空脫泡時膠體攪拌不宜太過劇烈以免產生太多氣泡。應當同一方向勻速均勻攪拌， 必須攪拌至AB劑充分均勻才能形成有效的化學反應。
2、二次攪拌：遇到攪拌時容器底部和邊緣容易殘留膠體不均勻，可在一個容器中攪拌均勻后倒入第二個容器中再攪拌可有效降低調膠不勻的風險。
3、預處理封閉：試用木頭等材質時，發(fā)現(xiàn)木頭在吸收膠液后會釋放氣泡，可使用ZBL-S9302系列快干涂層膠預處理 ，或使用油漆底涂封閉木材氣孔
4、消泡工藝分為：薄層自消泡、火焰消泡、真空消泡、熱風槍消泡等;其中真空消泡效果最佳 操作得當可以實現(xiàn) 0 氣泡
5、調色：顏色的添加只能使用油性與只兼容性好的 有些顏料加入后會導致膠體渾濁甚至變色; 做透明顏色應當選用油性高透明色精如粘必牢配套色精
6、影響固化的因素：溫度會直接導致分子結構重組的速度 溫度越高分子活性越強固化越快，反之則越慢 甚至終止
三、【操作條件】
配 比：A：B=3：1(重量比)
可使用時間：25°C X 60分鐘(100g混合量)
固化條件：60-80°C x 3-2小時
外觀及物性
型號 806A 806B
顏色 透明液體 透明液體
比重25℃ 1.07g/cm3 0.93g/cm3
粘度25℃ 3800-4300cps 20-32cps
保存期限25℃ 6個月 6個月
固化后特征
硬度 Shore D 75～85
彎曲強度 kg/mm2 14～15
抗拉強度 kg/mm2 12～13
抗壓強度 kg/mm2 20～22
吸水率25℃ %24小時 <0.1【結尾】
四、注意事項
應當在通風環(huán)境施工 避免膠液揮發(fā)氣體吸入，施工應當佩戴防護隔離性手套、口罩、防護鏡、防護服等，如接觸皮膚立即清洗。禁止食用，如不慎入眼立即大量清水沖洗/ 就醫(yī)。收工時要清潔裸露皮膚，防止接觸性過敏;天生對樹脂過敏及胺堿性物質過敏者請慎重操作 注意防護措施，施工時如有任何不立刻停止施工，就醫(yī)。
五、貯存方式
產品應室內儲存，防止日曬，雨淋，避免冷凍及高溫，建議正常儲存溫度 10-25℃。有效期：密封原包裝下 12 月常溫室溫儲存，惡劣環(huán)境儲存不當有可能縮短有效期。過期如無異樣經檢驗后可繼續(xù)使用。
掃一掃 免費提供技術指導
